华尔特蒸汽伴热一体化管缆铜管束

2016-6-3

物品信息

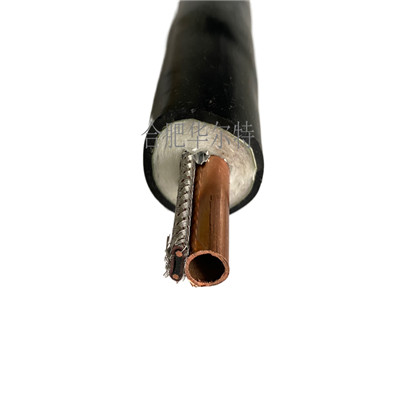

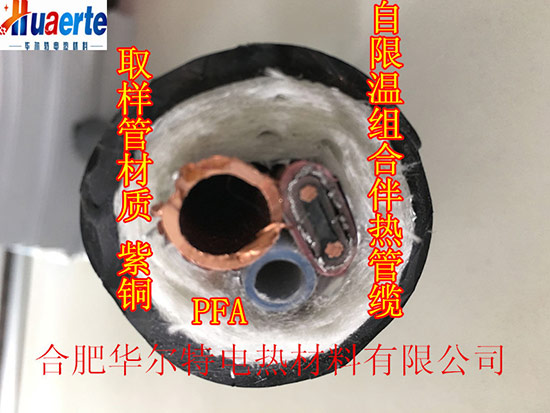

华尔特自调节高温管束产品，为苛刻的操作环境中气体、液体和其它处理材料温度保持的应用而开发设计。华尔特伴热管

束产品包含了一根或多根绝热和加热管子，同时还有一根自动调节的电缆以实现防冻和高温保持的应用。由于各种不同的应用要求该产品可提供许多客户定制化选择，同时绝热层也使得被传输的流体或气体温度保持在不超过(+204°C)，合肥华尔特可以提供根据被处理输送的液体和气体所需要保持的温度可达来定制提供相应理想的产品方案。

应用市场:
• 化工处理和精炼

产品特性:
• 高度客户定制化以符合各式各样的应用要求，因此针对管材、管子尺寸、壁厚、加热电缆电压及加热功率、外层材料和颜色等有多种选择可提供
• 在加热电缆表面再设计一层含氟聚合物外层，在许多苛刻的使用环境中提供额外的保护
• 保持外层表面的温度在(+60°C)或更低
• 能保持处理管温度在(+121.1°C)，当然这取决于环境条件
• 处理管可以通过蒸汽清洁，其温度需不超过(+204°C)，同时加热电缆电源需要断开

应用场合:
• 高温液体、气体和其它处理材料

备注:绝对有必要正确密封管束端面以减少水分和/或腐蚀性流体的污染。

　　2、电伴热带：恒功率、自限温、MI加热电缆。
　　3、采样气体加热温度：65℃；80℃；120℃；150℃；180℃以上。
　　4、伴热管线外径：OD38±2mm；OD42±2mm.
　　5、黑色PVC/CVC防磨层。
　　6、功率：15～60W/M.
　　7、供电电源：220VAC 50Hz；220v.

　　CEMS伴热取样管安装细则：
　　①电气指标
　　（1）额定电压：220VAC.
　　（2）自限温管线最大加热长度100～120m.
　　（3）自限温管线配备断路器，电流值30A.
　　（4）伴热系统一个回路。
　　②热工指标
　　（1）在-20℃环境温度，15m/s风速情况下，管内保持温度40～50℃。
　　（2）采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。
　　（3）采样管可在＜200℃温度下长期工作。
　　③安装指标
　　（1）复合管的最小曲率半径0.5m.
　　（2）最低安装温度-20℃（在-30℃～-40℃时采取适当措施）。
　　（3）最小固定距离：垂直方向2m，水平方向4m.　

　　安装注意事项：
　　施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。
　　a.要将伴热带的尾端封闭好，防止伴热带两线芯短路，使伴热带烧毁。
　　b.伴热带的屏蔽层必须接地，以防引起触电事故。
　　c.接电源的一端要使用专用的中间接线盒或电源接线盒，避免事故隐患。
　　d.配电开关安装漏电保护器。
