伴热采样管线安装时都要注意什么？

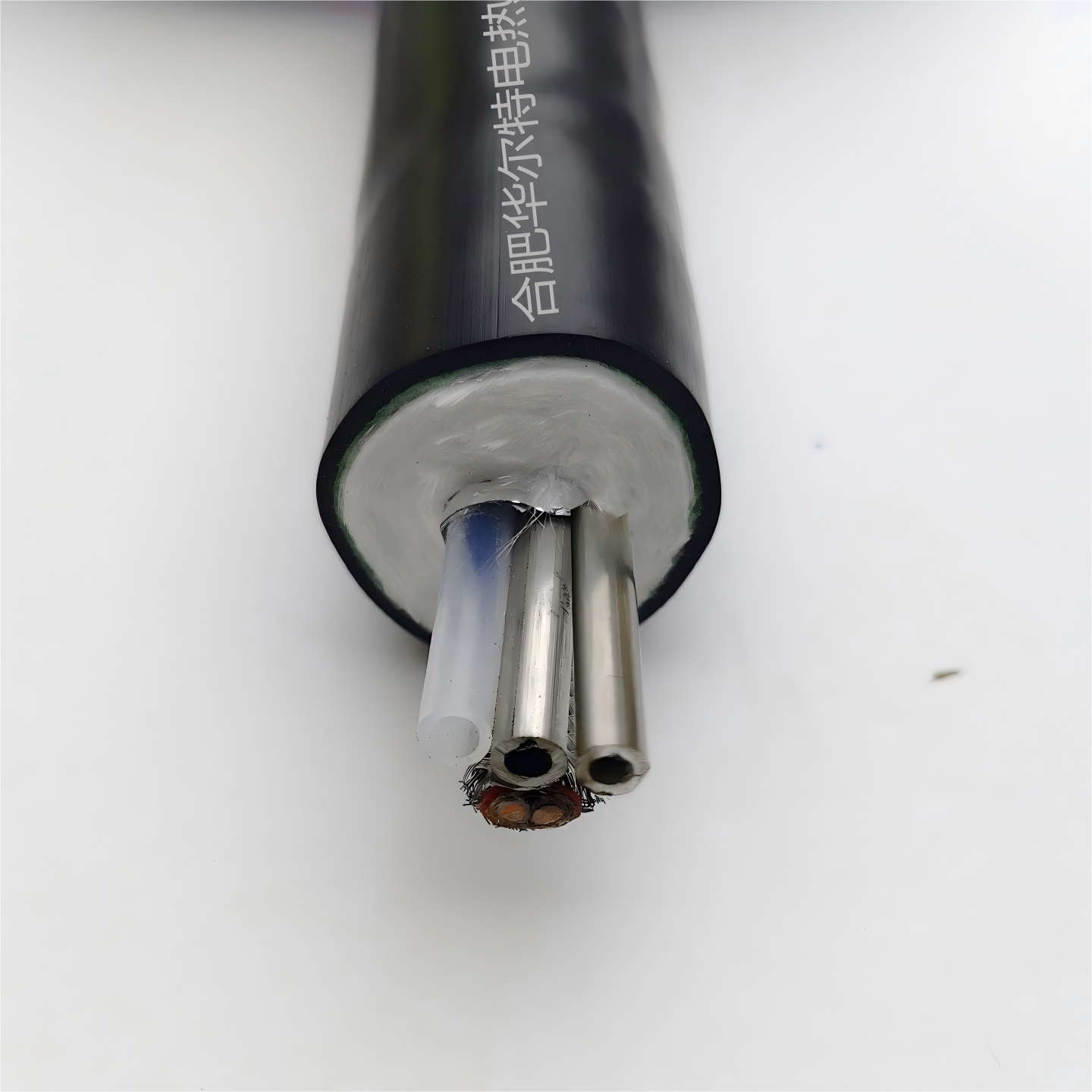

伴热采样管线是烟气在线监测系统的一个组成部分，其目的是在烟囱向烟气预处理器提取烟气过程中保持烟气温度。伴热采样管线中的取样导管可选择pfa、fep、ptfe、不锈钢管等不同材质。 在热带，除了可以选择中低高温的热之外，还可以追加补偿导线电源线等。

一、伴热采样管线技术参数：

1、单芯管线：材质pfa、fep、ptfe；外径φ6mm、φ8mm、φ10mm，单芯、双芯可选。

2、电伴热带：恒功率、自限温。

3、采样气体加热温度：80℃；120℃；150℃；180℃。

4、伴热管线外径：od38±2mm；od42±2mm。

5、黑色pvc/cvc防磨层。

6、功率：40～60w/m。

7、供电电源：220vac 50hz；110v。

伴热采样管线安装细则：

   ①电气指标

（1）额定电压：220vac。

（2）自限温管线大加热长度100～120m。

（3）自限温管线配备断路器，电流值30a，若复合管长度≥30m时，应配备自限温伴热带专用自动限流器。

（4）伴热系统一个回路。

 ②热工指标

（1）在-20℃环境温度，15m/s风速情况下，管内保持温度40～50℃。

（2）采样管可耐各种酸、碱介质腐蚀，耐压强度1.0mpa不泄漏。

（3）采样管可在＜200℃温度下长期工作。

③安装指标

（1）复合管的小曲率半径0.5m。

（2）低安装温度-20℃（在-30℃～-40℃时采取适当措施）。

（3）小固定距离：垂直方向2m，水平方向4m。

     二、伴热采样管线安装注意事项：

施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。

要将伴热带的尾端封闭好，防止伴热带两线芯短路，使伴热带烧毁。

伴热带的屏蔽层必须接地，以防引起触电伤亡事故。

接电源的一端要使用沃安电伴热管缆公司专用的中间接线盒或电源接线盒，避免事故隐患。

配电开关安装漏电保护器。
